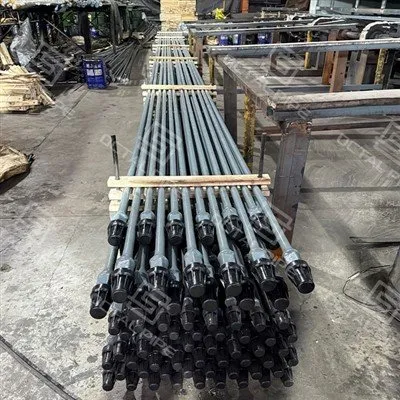

सकर रड

चूसने रडहरूसतह पम्पिङ एकाइबाट डाउनहोल पम्पमा पारस्परिक गति प्रसारण गर्न पम्पिङ (रड लिफ्ट) प्रणालीहरूमा प्रयोग हुने उच्च-शक्ति रड स्ट्रिङ तत्वहरू छन्-। एक पूर्ण रड स्ट्रिङमा सामान्यतया सकर रडहरू, पोनी रडहरू, कपलिंगहरू, र सिङ्कर बारहरू समावेश हुन्छन्, स्टफिंग बक्सबाट गुज्रने वेलहेडमा पालिश गरिएको रडको साथ। अक्टल पाइपले सबै सामान्य आकार र ग्रेडहरूमा स्टिल (ठोस) सकर रडहरू आपूर्ति गर्दछ, साथै तौल घटाउन र क्षरण प्रतिरोधको लागि फाइबरग्लास सकर रडहरू।

आपूर्ति दायरा (सामान्य):

• बाहिरी व्यास (OD):5/8 in 1-3/4 in मा (पूर्ण दायरा प्रति API 11B र अक्टल लिगेसी क्याटलग)।
• लम्बाइ: 25 फीट वा 30 फीट सकर रडहरूका लागि; 2-10 फीट पोनी रडहरू।
• रड प्रकारहरू:सकर रडहरू, पोनी रडहरू, पालिश गरिएको रडहरू, सिन्कर बारहरू; अनुरोधमा उपलब्ध ड्राइभ/एन्टि-ट्विस्ट/केन्द्रीकृत रडहरू जस्ता विशेष भेरियन्टहरू।

जब तपाईंको बीम पम्पिङ कुवाहरूले रनटाइम गुमाउन थाल्छन्, कारण प्राय: सरल हुन्छ:गलत ग्रेड चयन, विचलित इनारहरूमा युग्मन पहिरन, वा क्षतिग्रस्त थ्रेडहरू जुन मेकअप गर्न असफल हुन्छ-। खरिद त्यसपछि आगमन निरीक्षण विवाद, हराएको रेकर्ड, र क्षेत्र विफलता संग अड्किन्छ।

द्रुत खरिदकर्ता चेकलिस्ट (RFQ सँग पठाउनुहोस्):OD र लम्बाइ श्रृंखला, ग्रेड, युग्मन प्रकार (T वा SM; FS वा SH), राम्रो अवस्था (जंग/विचलन), आवश्यक कागजातहरू, र कुनै पनि NDT स्कोप।

एक सकर रड पम्प सेटअप रड स्ट्रिङ चयन जत्तिकै भरपर्दो छ। PO मा, खरिदकर्ताहरूले सामान्यतया रड ग्रेड, पिन/बक्स थ्रेड, कपलिङ क्लास, र कुनै पनि क्षरण/ पहिरन सुरक्षा लक गर्छन् ताकि रड स्ट्रिङले पम्प लोड र राम्रो अवस्थासँग मेल खान्छ।

• पम्प लोड प्रोफाइल: पीक लोड र स्ट्रोक कार्यक्रममा रड ग्रेड र व्यास मिलाउनुहोस्।
• क्षरण वातावरण: सुरक्षा विकल्पहरू छनौट गर्न CO₂/H₂S प्रवृत्ति र तरल पदार्थ कटौती निर्दिष्ट गर्नुहोस्।
• थ्रेड + युग्मन नियन्त्रण: मेकअप समस्याहरू कम गर्न थ्रेड फारम र युग्मन वर्ग निर्दिष्ट गर्नुहोस्{1}}।
• ट्याली अनुशासन: रिग-साइट मिक्स-अपहरू कम गर्नको लागि संयुक्त-द्वारा-संयुक्त चिन्ह र प्याकिङ सूची।

मानक:API Spec 11B – "Sucker Rods and Rod-सम्बन्धित उत्पादनहरू" (पछिल्लो दायराले स्टील र FRP रडहरू, कपलिंगहरू, सब-कप्लिङहरू, पालिश गरिएको रडहरू र लाइनरहरू, थ्रेड गेजहरू, र परीक्षण विधिहरू समावेश गर्दछ)।

स्टिल ग्रेड (API):C, K, D, KD, HL, HY - राम्रो गहिराई, लोड, विचलन, र संक्षारण द्वारा चयन गरिएको। (अक्टल लिगेसी क्याटलग)

विशिष्ट सामग्री (स्टील रड):AISI 4130M/4138M/4142M/4330M/8630 (अक्टल लिगेसी रिसोर्स)।

फाइबरग्लास सकर रड (FRP):API 11B- FRP रडहरू तौल र क्षरण लाभहरूको लागि कभर गरियो।

पम्पिङ प्रणाली आधारभूत सञ्चालन प्रवाह तलको रूपमा

प्रणाली अवलोकन: क्र्याङ्क र जडान गर्ने रडले सकर रडलाई गहिरो इनारहरूमा माथि र तल सार्न चलाउँछ।

सञ्चालन संयन्त्र:

डाउनस्ट्रोक: नकारात्मक दबाब सिर्जना गर्दछ।

अपस्ट्रोक: उत्पादन ट्युबिङ मार्फत सतहमा तेल लिफ्ट गर्दछ।

प्राविधिक विशेषताहरु:

अपरेटिङ लोड: 15-45 kN

तापमान दायरा: -40 डिग्री देखि 150 डिग्री

यसका लागि उपयुक्त: परम्परागत तेल क्षेत्रहरू, अपतटीय प्लेटफार्महरू, उच्च पानी काट्ने कुवाहरू

मुख्य फाइदाहरू: उच्च शक्ति, जंग प्रतिरोध, सटीक जडानहरू

• नाममात्र OD:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4" सम्म (परियोजना-आधारित)।
• थ्रेड फारमहरू:API 11B प्रति पिन/बक्सको लागि एपीआई सकर रड थ्रेडहरू; PR (पॉलिश रड) पालिश रडहरूमा पिन जहाँ निर्दिष्ट गरिएको छ; एपीआई 11B प्रति गेज र गेज प्रक्रियाहरू।
• सीधापन र सहिष्णुता:API 11B द्वारा निर्दिष्ट गरिए अनुसार (रनआउट, अन्त अपसेट आयाम, थ्रेड सहनशीलता)।

विचलित इनारहरूमा, युग्मन सामान्यतया मूल्य तिर्ने पहिलो घटक हो- किनभने योसम्पर्क + घर्षण + निकासीहटस्पट। यदि युग्मन छनौट अस्पष्ट छ ("मानक युग्मन") तपाईंले PO चरणमा समस्या देख्नुहुने छैन; तपाईंले यसलाई पछि देख्नुहुन्छद्रुत युग्मन पहिरन, ट्युबिंग पहिरन, तातो तार व्यवहार, र मेकअप ढिलाइ-.

अक्टल आपूर्तिAPI 11B युग्मनहरूनियन्त्रित प्रणाली वस्तुको रूपमा (कमोडिटी एड-अन होइन):कक्षा T / कक्षा SM, फुल साइज (FS) / स्लिम होल (SH), निरीक्षण प्रमाणको साथ जसले तपाईंलाई आगमन जाँचहरू पास गर्न र क्षेत्र आश्चर्यहरू कम गर्न मद्दत गर्दछ।

युग्मन चयन (के तपाइँ निर्दिष्ट गर्नुहुन्छ, तपाइँ के प्राप्त गर्नुहुन्छ)

यसले जेनेरिकको सट्टा "अक्टल" बनाउँछ:हामीले युग्मनका प्रकारहरू मात्र सूचीबद्ध गर्दैनौं-हामी तपाईंलाई वास्तविक पहिरन चालक (विचलन/घर्षण/क्लियरेन्स) सँग मेल खाने युग्मन अर्डर गर्न मद्दत गर्छौं, र हामी रेकर्ड खरीद फाइल गर्न र निरीक्षकहरूले साइन अफ गर्न सक्ने संग युग्मन निर्णय "अडिट योग्य" राख्छौं।

हामीले जोड्ने -सम्बन्धित समस्या कम गर्न के नियन्त्रण गर्छौं

थ्रेड अखण्डता (नारा होइन):पूर्ण थ्रेड ग्याजिङ (प्लग/रिङ) + एपीआई 11B स्कोप प्रति भिजुअल थ्रेड जाँचहरू।

पोस्ट-तातो-उपचार युग्मन कठोरता:कक्षा T युग्मनहरू सामान्यतया वरिपरि नियन्त्रण गरिन्छHRA ५६–६२(र आवश्यकता अनुसार प्रमाणित)।

कक्षा SM को लागि Wear{0}}केन्द्रित प्रक्रिया:विचलित/घर्षक सेवा प्रदर्शनको उद्देश्यले प्रक्रिया नियन्त्रणको साथ जम्मा गरिएको हार्ड मिश्र तह।

ढुवानी मा थ्रेड सुरक्षा:थ्रेड प्रोटेक्टरहरू + स्पेस-बचत, स्थिर बन्डलहरू (कोण स्टिल/बोल्टहरू) रिगले रडहरूलाई छुनु अघि क्षति कम गर्न।

कम समस्या परिणाम:कम मेकअप-अस्वीकार, कम युग्मन स्क्र्याप समस्याहरू, र कम "यो आगमनमा राम्रो देखिन्थ्यो तर सेवामा असफल" विवादहरू।

पॉलिश रड्स (सर्फेस रड्स) - खरीद विवरण तालिका

फाइबरग्लास (FRP) Sucker Rods - खरीद विवरण तालिका

• इस्पात निर्माण र फोर्जिंग:ग्रेड → बिलेट → अपसेट फोर्जिङ अफ एन्ड द्वारा चयन गरिएको मिश्र धातु।
• गर्मी उपचार:ग्रेड मेकानिकल गुणहरू र कोर कठोरतामा पुग्नको लागि सामान्य + टेम्पर (वा प्रति डिजाइन क्भेन्च र टेम्पर); थ्रेड जराहरू जोगाउनको लागि नियन्त्रित अन्त-अपसेट कठोरता। (संदर्भ{{3}एम अभ्यास)
• समापन:शट-ब्लास्टिङ/स्ट्राइटनिङ, थ्रेड काट्ने/रोलिङ प्रति API, सुरक्षात्मक कोटिंग्स, थ्रेड डोप र प्रोटेक्टरहरू।
• मार्किङ र ट्रेसबिलिटी:ग्रेड, OD, लम्बाइ, ताप नम्बर, र API मोनोग्राम लागू हुन्छ।

Sucker Rod End Forging



इन्डक्सन हीटरमा रडको छेउ लगभग १२०० डिग्रीमा तताइन्छ, त्यसपछि डाइमा राखिन्छ र उच्च दबाबमा बनाइन्छ। यसले रडको शरीर भन्दा व्यासमा ठूलो काँध सिर्जना गर्दछ।

महत्व

अन्न संरचना परिष्करण: फोर्जिङ प्रक्रियाले सामग्रीको प्रवाहमा सुधार गर्छ र आन्तरिक दोषहरू हटाउँछ।

शक्ति वृद्धि: थकानको शक्ति र लोड- वहन क्षमतालाई उल्लेखनीय रूपमा बढाउँछ।

क्रिटिकल विश्वसनीयता: रडले डाउनहोल वातावरणमा बारम्बार टेन्साइल लोडिङ चक्रको सामना गर्न सक्ने सुनिश्चित गर्दछ।

Sucker Rods को CNC टर्निङ



कम्प्यूटर न्यूमेरिकल कन्ट्रोल (CNC) खरादको प्रयोग गरेर, नक्कली रडको छेउलाई प्रोग्राम गरिएको विशिष्टताहरूमा ठीकसँग मेसिन गरिएको छ। यसले उच्च-परिशुद्धता जडान थ्रेडहरू (जस्तै API परिमार्जित स्क्वायर थ्रेड) सटीक आयामी शुद्धताका साथ सिर्जना गर्दछ।

महत्व

सटीक मेसिनिंग: सुसंगत थ्रेड आयाम, फारम, र सबै रडहरूमा पिचको ग्यारेन्टी गर्दछ।

जडान विश्वसनीयता: सम्भावित डाउनहोल विफलताहरू रोक्नको लागि कडा, सुरक्षित रड जडानहरू सुनिश्चित गर्दछ।

उत्पादन दक्षता: स्वचालित प्रक्रियाले स्थिर, उच्च - मात्रा उत्पादनलाई सक्षम बनाउँछ।

परिष्कृत स्थायित्व: उच्च सतह फिनिश उत्पादन गर्दछ, तनाव बिन्दुहरू कम गर्दै र रड थकान जीवन विस्तार।

सकर रड गर्मी उपचार



सावधानीपूर्वक नियन्त्रित तताउने पछि द्रुत शीतलता (शमन) द्वारा, त्यसपछि सामग्री गुणहरूलाई अनुकूलन गर्न कम तापक्रम (टेम्परिङ) मा पुन: - तताइन्छ।

महत्व

संरचनात्मक रूपान्तरण: शमनले चरम कठोरता र शक्ति सिर्जना गर्दछ।

कठोरता वृद्धि: टेम्परिङले भंगुरता कम गर्छ, समग्र सामग्रीको लचिलोपनमा सुधार गर्छ।

परिचालन स्थायित्व: रडलाई विरूपण वा असफलता बिना भूमिगत लाखौं तनाव चक्रहरू सहन गर्न सक्षम बनाउँछ।



अवस्था (क्षेत्रमा के भइरहेको छ)
एउटा रड- लिफ्ट इनार चलिरहेको छविचलित प्रोफाइल। तार देखाउन थाल्छद्रुत युग्मन पहिरन, रुकावट टर्क स्पाइकहरू, र "अनियमित" ले-रिगमा ढिलाइ बनाउँछ-सामान्यतया जब थ्रेडहरू ह्यान्डलिङमा निक्लिन्छन् वा युग्मन छनौट क्लियरेन्स/पियर अवस्थाहरूसँग मेल खाँदैन।

क्रेता सरोकारहरू (के खरिदका लागि दोष लगाइन्छ)

• "हामीले रडहरू किनेका थियौं, तर कपलिंगहरू द्रुत रूपमा स्क्र्याप हुँदैछन्।"
• "रिग समय बर्बाद हुन्छ किनभने जडानहरू सजिलैसँग बनाउँदैनन्।"
• "आगमन निरीक्षण ढिलो छ किनभने कागजी कार्यले थ्रेड नियन्त्रण वा कठोरता प्रमाणित गर्दैन।"
• "हामीलाई अर्को ब्याचको लागि दोहोरिने योग्य स्पेस चाहिन्छ, परीक्षण-र-त्रुटि होइन।"

अक्टल समाधान (हामी फरक तरिकाले के गर्छौं, विशेष गरी तपाईले विरुद्ध अर्डर गर्न सक्नुहुन्छ)

• पहिरन चालक वरिपरि निर्मित चयन:हामी विचलन गम्भीरता + क्लियरेन्स अवरोधहरू पुष्टि गर्छौं, त्यसपछि सिफारिस गर्छौंकक्षा टी बनाम कक्षा एसएम युग्मनहरूरएफएस बनाम एसएचवास्तवमा तपाईंको इनारहरूमा विफलताको कारण के हो भन्नेमा आधारित हुन्छ (पहरे/निकासी, सामान्य "मानक" होइन)।
• जडान नियन्त्रण तपाईंले प्रमाणित गर्न सक्नुहुन्छ:रड/कप्लिङ्सको साथ पठाइन्छथ्रेड संरक्षकहरू, र प्याक समावेश छथ्रेड गेजिङ रेकर्ड(प्लग/रिंग) ताकि तपाईंको निरीक्षण टोलीले छिटो स्वीकृति बन्द गर्न सक्छ।
• कठोरता र मेकानिकल प्रमाण जहाँ यो महत्त्वपूर्ण छ:कपलिङ र रड जाँचहरू रेकर्ड गरिन्छ (कठोरता + ग्रेड द्वारा मेकानिकल परीक्षणहरू) पछि तर्कहरू कम गर्नको लागि जब पहिरन चाँडै देखिन्छ।
• NDT जब तपाइँ यसलाई निर्दिष्ट गर्नुहुन्छ:यदि तपाईंको ITP/PO लाई परिभाषित क्षेत्रहरूको लागि UT/MT आवश्यक छ भने, हामी आपूर्ति गर्छौंNDT रिपोर्टदायरा र स्वीकृति आधारको साथ{0}}कुनै अस्पष्ट "NDT उपलब्ध" भाषा छैन।

कम समस्या (के प्रसव पछि सुधार हुन्छ)

कम युग्मन-पहन-संचालित विफलताहरू किनभने अर्डरले समावेश गर्दछदायाँ युग्मन वर्ग + ज्यामितिविचलन/निकासीका लागि।

थोरै रिग-साइड मेक अप समस्याहरू- किनभने थ्रेडहरू सुरक्षित छन् रgaging दस्तावेज गरिएको छ.

छिटो आगमन निरीक्षण किनभनेकागजात प्याक वास्तविक स्वीकृति जाँचसँग मेल खान्छ(ट्रेसेबिलिटी, ग्याजिङ, कठोरता/मेकानिकल नतिजाहरू, र निर्दिष्ट हुँदा NDT रिपोर्टहरू)।

अक्टल पाइप ए को रूपमा काम गर्दछसकर रड आपूर्तिकर्तारड पम्पिङ परियोजनाहरूका लागि जहाँ खरिदकर्ताहरूलाई लगातार ग्रेड/लम्बाइ नियन्त्रण, संयुक्त ट्रेसबिलिटी, र निर्यात प्याकिङ अनुशासन छिटो प्राप्त गर्न र साइट ट्याली- आवश्यक पर्दछ।

• एक PO, एक मिल्दो प्रणाली:स्टिल रड, एफआरपी रड,कक्षा T / कक्षा SM युग्मनहरू (FS/SH), पालिश गरिएको रडहरू, पोनी रडहरू, सिङ्कर बारहरू- त्यसैले तपाईंले धेरै विक्रेताहरू र बेमेल जडानहरू व्यवस्थापन गर्नुहुन्न।
• ग्रेड चयन जसले पुन: कार्य घटाउँछ:हामी मिल्छौंAPI 11B ग्रेड + युग्मन प्रकारतपाईंको लोड, विचलन, र जंग ड्राइभरहरूमा, त्यसपछि चयन तर्कलाई संक्षेप गर्नुहोस् ताकि आन्तरिक अनुमोदन सजिलो हुन्छ।
• स्वीकृति{0}}तयार कागजात प्याक:प्रत्येक ढुवानी द्वारा समर्थित छMTC/CMTR, आयामी र सीधापन रेकर्ड, थ्रेड गेजिङ प्रमाण, मेकानिकल र कठोरता रिपोर्टहरू, रनिर्दिष्ट हुँदा NDT रिपोर्टहरू-यसैले आगमन निरीक्षण इमेल चेसिङमा परिणत हुँदैन।
• थ्रेड क्षति रोकथाम QA को भाग हो:थ्रेड प्रोटेक्टरहरू + स्थिर बन्डलिङ/चिह्नले "राम्रो देखिन्छ, बनाउँदैन" समस्याहरू रोक्न मद्दत गर्दछ जुन रिग पर्खिरहेको बेला मात्र देखा पर्दछ।
• वितरण तपाईं वरिपरि योजना गर्न सक्नुहुन्छ:सामान्य आकारहरू स्टकबाट व्यवस्थित गर्न सकिन्छ; विशेष आवश्यकताहरू स्पष्ट नेतृत्व -समय र प्याकिङ योजनाको साथ उद्धृत गरिएको छ (यसकारण रसद लुकेको महत्वपूर्ण मार्ग बन्दैन)।

अब सम्पर्क गर्नुहोस्

यदि तपाईं सोर्सिङ गर्दै हुनुहुन्छबिक्री को लागी चूसने रड, तुलनात्मक उद्धरण प्राप्त गर्ने सबैभन्दा छिटो तरिका भनेको पठाउनु हो: ग्रेड, व्यास, लम्बाइ दायरा, थ्रेड प्रकार, युग्मन आवश्यकता, र कुनै पनि जंग वा पहिरन सुरक्षा आवश्यकता, साथै गन्तव्य र प्याकिङ निर्देशनहरू।

FAQ



Q1: मैले कसरी सही API 11B sucker rod ग्रेड (C, D, K/KD, HL/HY) छान्ने?

A: वास्तविक असफल चालकको आधारमा छान्नुहोस्:लोड / थकान, क्षरण (H₂S/CO₂/chlorides), रविचलन पहिरन। यदि क्षरण चालक हो भने, उच्च शक्तिले मात्र समाधान गर्दैन-ग्रेड र युग्मन छनौट वातावरणसँग मेल खान्छ।

Q2: API 11B sucker rods को लागि कुन आकार र लम्बाइहरू धेरै सामान्य छन्?

A: धेरै जसो अर्डरहरूमा फोकस हुन्छ५/८" देखि १-१/८"मा२५ फिट वा ३० फिटश्रृंखला, प्लसपोनी रडहरूस्पेसिङको लागि। एक साइज/लम्बाइ शृङ्खलाको मानकीकरणले भण्डारणलाई सरल बनाउँछ र साइट मिक्स-अपहरू घटाउँछ।

Q3: API 11B sucker rods र कपलिंगहरूसँग कुन कागजातहरू आउनुपर्दछ?

A: न्यूनतम:मटेरियल ट्रेसेबिलिटी (MTC/CMTR), थ्रेड ग्याजिङ रेकर्डहरू, आयामी/सीधापन जाँचहरू, मेकानिकल परीक्षण परिणामहरू, र कठोरता रिपोर्टहरू। थप्नुहोस्UT/MT रिपोर्टहरूतपाईको PO/ITP लाई NDT आवश्यक हुँदा मात्र।

प्रमाणपत्रहरू



CE प्रमाणपत्र

ISO 9001 प्रमाणपत्र

API Q1 प्रमाणपत्र

ABS प्रमाणपत्र

AP-5L प्रमाणपत्र

API-5CT प्रमाणपत्र



OD:५/८", ३/४", ७/८", १", १-१/८", १-१/४", १-१/२", १-३/४ सम्म"

लम्बाइ:25 फीट / 30 फीट रडहरू; 2-10 फीट पोनी रडहरू

ग्रेड:C, K, D, KD, HL, HY

सामग्री: 4130M, 4138M, 4142M, 4330M, 8630

युग्मनहरू:कक्षा T (FS/SH), कक्षा SM (FS/SH), उप- युग्मनहरू

सहायक सामग्री:पॉलिश रडहरू, सिन्कर बारहरू, सेन्ट्रलाइजरहरू, रड स्ट्रिङ हार्डवेयर (प्रति अक्टल लिगेसी क्याटलगहरू र API 11B)
