उत्पादन प्रोफाइल

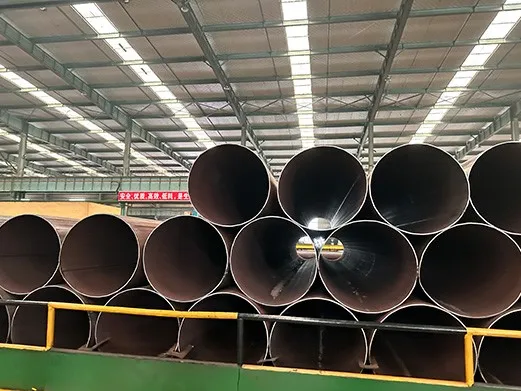

ASTM A335 Gr P9 एक सिमलेस ferritic मिश्र धातु स्टील पाइप को लागी डिजाइन गरिएको छउच्च तापमान र दबाव मा निरन्तर सेवा। लगभग संग9% क्रोमियम र 1% मोलिब्डेनम, यो 9Cr-1Mo परिवारमा विराजमान छ जुन बिजुली उत्पादन, पेट्रोकेमिकल हिटर, सुधारकहरू, र तातो प्रक्रिया लाइनहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
माअक्टल पाइप, P9 पाइपहरू आपूर्ति गरिन्छसामान्य र स्वभाविक अवस्था, पूर्ण रूपमा परीक्षण गरिएको, र तातो/ब्याचमा ट्रेस गर्न मिल्ने, बॉयलर, हेडर, सुपरहीटर, स्टीम लाइनहरू र उच्च-तापमान प्रक्रिया पाइपिङका लागि उपयुक्त छ जहाँ सादा कार्बन स्टिल र कम-सीआर मिश्रहरूले अक्सीकरण वा क्रिप प्रतिरोध कायम गर्न सक्दैन।
सामग्री आधार र धातु विज्ञान
साधारण कार्बन स्टीलको विपरीत, P9 बल र सतह अखण्डता राख्नको लागि तयार गरिएको छहजारौं घण्टाउच्च धातु तापमान मा।
- क्रोमियम (~9%)संकुचित, अनुयायी बनाउँछCr₂O₃ फिल्मसतहमा, तातो बाफ वा मिश्रित-ग्यास वायुमण्डलमा ढिलो स्केलिंग र ओक्सीकरण।
- मोलिब्डेनम (~१%)फेरिटिक म्याट्रिक्सलाई बलियो बनाउँछ र विस्थापन आन्दोलनमा बाधा पुर्याएर क्रिप विरूपणलाई ढिलाइ गर्छ।
- पछिसामान्यीकरण + टेम्परिंग, इस्पात देखाउँछ aटेम्पर्ड फेराइट-कार्बाइड संरचनास्थिर अनाज सीमाहरू र नियन्त्रित कार्बाइडहरू (मुख्यतया M₂₃C₆ / M₆C) सीमाना साथ - यसले क्रिप-फुट्ने बल राख्छ र लामो समयको एक्सपोजरमा अन्नको सीमाना भ्रष्ट हुनबाट जोगाउँछ।
त्यसैले, उच्च-तापमान सेवामा (सुपरहीटर कुण्डल, सुधारकर्ता स्थानान्तरण लाइनहरू), P9 P5/P11-प्रकार मिश्र धातुहरू भन्दा लामो समयसम्म आयामी रूपमा स्थिर रहन्छ।
केमिकल र मेकानिकल आवश्यकताहरू
रासायनिक संरचना (विशिष्ट दायरा)
| तत्व | सामग्री, % | भूमिका |
|---|---|---|
| क्रोमियम (Cr) | 8.0 – 10.0 | ओक्सीकरण / स्केलिंग प्रतिरोध, उच्च-ताप स्थिरता |
| मोलिब्डेनम (Mo) | 0.90 – 1.10 | क्रिप र फुट्ने शक्ति |
| कार्बन (C) | ०.१५ भन्दा कम वा बराबर | कठोरता र तन्य समायोजन गर्दछ |
| म्यांगनीज (Mn) | 0.30 – 0.60 | तातो कार्यशीलता |
| सिलिकन (Si) | १.०० भन्दा कम वा बराबर | ओक्सीकरण प्रतिरोध समर्थन गर्दछ |
| फस्फोरस (P), सल्फर (S) | ०.०२५ भन्दा कम वा बराबर | लचकता र कठोरता राख्नुहोस् |
मेकानिकल गुणहरू (ASTM A335 P9)
- तन्य शक्ति:४१५ MPa भन्दा बढी वा बराबर
- उपज शक्ति:205 MPa भन्दा ठूलो वा बराबर
- लम्बाइ:३०% भन्दा बढी वा बराबर
- कठोरता:163 HBW भन्दा कम वा बराबर
यी मानहरू सामान्यीकृत-र-टेम्पर्ड डेलिभरी अवस्थाका लागि हुन् र दबाब र तापमान डिजाइनको लागि मिश्र धातुलाई पर्याप्त मार्जिन दिनको लागि हो।
निर्माण मार्ग र गर्मी उपचार
9Cr-1Mo रसायन विज्ञानले वास्तवमा आवश्यक उच्च-तापमान सूक्ष्म संरचनामा परिणत हुन्छ भनी सुनिश्चित गर्न, अक्टल पाइपले नियन्त्रित सिमलेस-पाइप मार्ग अपनाउछ:
- बिलेट र छेदन
क्लीन सीआर-मो बिलेटहरूलाई उचित छेड्ने तापक्रम (करिब ११००–११५० डिग्री) मा तताइन्छ, त्यसपछि एकसमान दाना प्रवाहको साथ खोक्रोहरू बनाउन छेडिन्छ/लामो गरीन्छ।
- तातो रोलिङ / चिसो रेखाचित्र
पर्खालको मोटाई क्रमबद्ध तालिकामा ल्याइएको छ (SCH 10 - SCH 160)। मध्यवर्ती सामान्यीकरण प्रयोग गर्न सकिन्छ जब भारी कमी वा नजिक सहिष्णुता समावेश छ।
- सामान्यीकरण (लगभग. 900–९५० डिग्री)
फेराइटलाई परिष्कृत गर्दछ, गैर-एकसमान कार्बाइडहरू विघटन गर्दछ, बन्नबाट आन्तरिक तनाव हटाउँछ।
- टेम्परिङ (लगभग. 675–७६० डिग्री)
इच्छित कार्बाइड वितरणमा लचकता र लकहरू पुनर्स्थापित गर्दछ ताकि क्रिप फुट्ने गुणहरू ASTM आवश्यकताहरूसँग मेल खान्छ।
- गुणस्तर नियन्त्रण
- अल्ट्रासोनिक / एडी - पाइप बडी र छेउमा हालको एनडीटी
- हाइड्रोस्टेटिक परीक्षण
- कडापन र मेकानिकल नमूना प्रति ब्याच
- EN 10204 3.1/3.2 ट्रेसिबिलिटीको लागि प्रमाणीकरण
नतिजा राम्रो, समान रूपमा फैलिएको कार्बाइड र एक स्थिर टेम्पर्ड फेरीटिक म्याट्रिक्स - संरचना भएको पाइप हो जुन तपाईले लामो समयको तातो सेवाको लागि चाहानुहुन्छ।
आयामी आपूर्ति दायरा
| प्यारामिटर | सामान्य आपूर्ति |
|---|---|
| व्यास बाहिर | ½″ – 24″ (12.7 – 610 मिमी) |
| पर्खाल मोटाई | SCH 10 - SCH 160 (विशेष WT सहित) |
| लम्बाइ | १२ मिटर सम्म, SRL / DRL / कट-देखि- लम्बाइ |
| समाप्त हुन्छ | वेल्डिंग, वा सादा लागि beveled |
| सहिष्णुताहरू | OD ±1 %, WT ±10 % (वा अर्डर अनुसार) |
बॉयलर/एचआरएसजी परियोजनाहरूको लागि विशेष लम्बाइ र कडा सहिष्णुताहरू छलफल गर्न सकिन्छ।
उच्च-तापमान सेवा व्यवहार
जब धातु तापमान तिर बढ्छ600-700 डिग्री, P9 ले दुई चीजहरू राख्छ जुन निम्न ग्रेडहरू गुमाउन थाल्छ:
- सतह अखण्डता– Cr-रिच अक्साइड फिल्मले स्केलको वृद्धिलाई सुस्त बनाउँछ र अक्साइड स्प्यालेसनलाई कम गर्छ, त्यसैले ट्युब फोउलिंग र भित्ता पातलो हुन्छ।
- क्रिप स्थिरता- समाधान र नियन्त्रित कार्बाइडमा Mo को साथ, मिश्र धातुले 10⁴ घन्टा सेवाको लागि 600 डिग्री वरिपरि आवश्यक अर्डरमा क्रिप फुट्ने शक्तिमा पुग्न सक्छ।
यसैले P9 को लागि नियमित रूपमा निर्दिष्ट गरिएको छ:
- पावर प्लान्टहरू:सुपरहीटर र रिहीटर ट्यूबहरू, स्टीम हेडरहरू, तातो मुख्य स्टीम लाइनहरू
- रिफाइनरी / पेट्रोकेमिकल हीटर:सुधारक ट्यूबहरू, स्थानान्तरण लाइनहरू, तातो-ग्यास पाइपिङ
- उच्च-तापमान प्रक्रिया बिरुवाहरू:ताप एक्सचेंजरहरू, मनिफोल्डहरू, रिएक्टर फिड लाइनहरू
- तेल र ग्यास थर्मल एकाइहरू:स्टीम इन्जेक्सन, हाइड्रोजन-प्रशोधन लाइनहरू तातो र चक्रीय अवस्थाहरूमा काम गर्ने
P5/P11 सँग तुलना, P9 प्रस्तावहरूराम्रो अक्सीकरण नियन्त्रण र ढिलो microstructural coarsening, जसले अक्सर लामो निरीक्षण अन्तरालहरूमा अनुवाद गर्दछ।
अक्टल पाइप आपूर्ति र दस्तावेज
- को उत्पादनASTM A335 / ASME SA-335र सम्बन्धित ISO/EN आवश्यकताहरू
- मा डेलिभरीसामान्यीकृत र स्वभावअवस्था
- मेकानिकल, एनडीटी, हाइड्रोस्टेटिकप्रत्येक ब्याचको लागि परीक्षण रिपोर्ट
- 3.1 / 3.2 प्रमाणपत्रहरूउपलब्ध
- निर्यात र लामो दूरीको यातायातका लागि उपयुक्त प्याकिङ
- पावर, रिफाइनरी र रासायनिक प्लान्ट ठेकेदारहरूको लागि परियोजना-स्तर QA/QC समर्थन
FAQ
Q1: ASTM A335 P9 (ASME SA335 P9) पाइप केको लागि प्रयोग गरिन्छ?
Q2: P9 पाइपको लागि "9Cr-1Mo" को अर्थ के हो?
Q3: P9 P22 वा P91 बाट कसरी फरक छ?
Q4: A335 P9 सिमलेस पाइपको लागि कुन ताप- उपचार अवस्था सामान्यतया निर्दिष्ट गरिएको छ?
Q5: खरिद गर्नु अघि P9 पाइप गुणस्तर प्रमाणित गर्न मैले के अनुरोध गर्नुपर्छ?
