PU Insulated Pipe
PU Insulated Pipe octal
PU Insulated Pipe

PU इन्सुलेटेड पाइप

प्रणाली संरचना: स्टिल क्यारियर पाइप + कठोर PU फोम इन्सुलेशन + HDPE/स्टील/FRP बाहिरी ज्याकेट
थर्मल चालकता: ०.०३० W/m·K भन्दा कम वा बराबर, उत्कृष्ट इन्सुलेशन प्रदर्शन सुनिश्चित गर्दै
फोम घनत्व: स्थिर बल र कम गर्मी हानिको लागि 60-80 kg/m³
सञ्चालन तापक्रम: -50 डिग्री देखि +140 डिग्री (छोटो अवधि सम्म 150 डिग्री सम्म)
साइज दायरा: DN25–DN1200 (1"–48"), अनुकूलन आकारहरू उपलब्ध छन्
सेवा जीवन: सामान्य अवस्थामा 30 वर्ष भन्दा बढी वा बराबर

जाँच पठाउनुहोस्

उत्पादन परिचय

उत्पादन अवलोकन

Polyurethane (PU) इन्सुलेटेड पाइप, जसलाई प्रि-इन्सुलेटेड पाइप वा PU फोम पाइप इन्सुलेशन पनि भनिन्छ, तरल पदार्थ ढुवानीको क्रममा तातो हानि वा लाभलाई कम गर्न डिजाइन गरिएको कम्पोजिट प्रणाली हो। स्टिल क्यारियर पाइप, उच्च-प्रदर्शन पोलियुरेथेन फोम इन्सुलेशन, र सुरक्षात्मक बाहिरी ज्याकेटको संयोजन गरेर, यसले उत्कृष्ट थर्मल दक्षता, जंग प्रतिरोध, र मेकानिकल स्थायित्व प्राप्त गर्दछ। PU इन्सुलेटेड पाइपहरू जिल्ला ताप र शीतलन नेटवर्कहरू, तेल र ग्यास पाइपलाइनहरू, र औद्योगिक प्रक्रिया प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ, जहाँ ऊर्जा बचत र लामो- सेवा जीवन महत्वपूर्ण हुन्छ।

PU insulated steel pipe with HDPE outer jacket product display PU insulated pipe three-layer structure carrier pipe + PU foam + outer jacket

PU इन्सुलेटेड पाइपको संरचना

एक विशिष्ट PU इन्सुलेटेड पाइपलाइनमा तीनवटा अभिन्न तहहरू हुन्छन्:

वाहक पाइप: सामान्यतया कार्बन स्टील, स्टेनलेस स्टील, वा नरम फलाम, आन्तरिक दबाब र तरल ढुवानी आवश्यकताहरू सामना गर्न निर्मित।
Polyurethane फोम इन्सुलेशन: कडा, बन्द-सेल फोआ
बाहिरी ज्याकेट / आवरण: उच्च-घनत्व पोलिथिलीन (HDPE), ग्याल्भेनाइज्ड स्टील, वा फाइबरग्लास-प्रबलित प्लास्टिक (FRP) यान्त्रिक प्रभाव, क्षय, यूवी एक्सपोजर, र नमी प्रवेशबाट जोगाउन।

यो स्तरित संरचनाले मेकानिकली बलियो र कठोर स्थापना वा वातावरणीय अवस्थाहरूमा प्रतिरोधी रहँदा पाइपलाइनहरूले तरल तापक्रम कायम राख्ने सुनिश्चित गर्दछ।

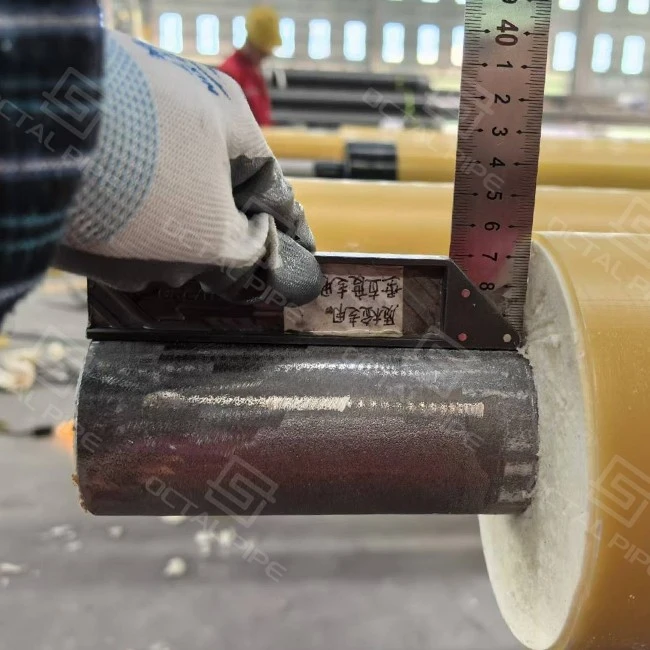

polyurethane foam insulation layer internal cross-section detail PU insulated pipe verticality inspection

निर्माण प्रक्रिया

पाइप तयारी: उचित बन्धन सुनिश्चित गर्न क्यारियर पाइप सफा, विस्फोट, वा प्राइम गरिएको।
सभा: बाहिरी ज्याकेट स्पेसरहरू सहितको स्टिल पाइपको वरिपरि केन्द्रित रूपमा राखिएको छ।
फोम इंजेक्शन: पोलियोल र आइसोसाइनेट उच्च दबाबमा मिसाइन्छ र कुण्डलीय खाली ठाउँमा इन्जेक्सन गरिन्छ।
विस्तार र उपचार: PU फोम शून्यता भर्नको लागि विस्तार हुन्छ, स्टील र ज्याकेटमा दृढतापूर्वक टाँसिन्छ, त्यसपछि कडा इन्सुलेशन तहमा कडा हुन्छ।
गुणस्तर नियन्त्रण: इन्सुलेशन घनत्व परीक्षण, आसंजन जाँच, थर्मल चालकता मापन, कटब्याक परिष्करण, हाइड्रोस्टेटिक परीक्षण, र आयामी निरीक्षण।

मुख्य फाइदाहरू

उच्च थर्मल दक्षता: धेरै कम गर्मी स्थानान्तरण गुणांक; बेयर स्टिल पाइपको तुलनामा 40-60% सम्म ऊर्जा हानि घटाउँछ।
स्थायित्व: लामो सेवा जीवन (30 वर्ष भन्दा बढी वा बराबर) कडा फोमको लागि धन्यवाद
जंग संरक्षण: बाहिरी आवरण माटोको आर्द्रता, रसायन र यूवी एक्सपोजर विरुद्ध ढाल।
मेकानिकल शक्ति: माटोको भार सहन सक्छ, हान
बहुमुखी अनुप्रयोगहरू: प्रत्यक्ष- गाडिएको, माथि, र पानीमुनि पाइपलाइन प्रणालीहरूको लागि उपयुक्त।
लागत बचत: घटाइएको तातो हानिले महत्त्वपूर्ण दीर्घकालीन-कार्यात्मक ऊर्जा बचतमा अनुवाद गर्छ।

प्राविधिक निर्दिष्टीकरण (विशिष्ट)

फोम घनत्व:६०–८० kg/m³
थर्मल चालकता:०.०३० W/m·K भन्दा कम वा बराबर
सञ्चालन तापमान:-५० डिग्री देखि +140 डिग्री (१५० डिग्री सम्म छोटो अवधि)
बाहिरी ज्याकेट:एचडीपीई / स्टील / एफआरपी
पाइप आकार:DN 25 - DN 1200 (1″ - 48″), अनुकूलन उपलब्ध
सेवा जीवन:३० वर्षभन्दा बढी वा बराबर

अनुप्रयोगहरू

जिल्ला तताउने र शीतलन पाइपलाइनहरू
तेल र ग्याँस यातायात थर्मल स्थिरता आवश्यक छ
रासायनिक र प्रक्रिया प्लान्ट पाइपिंग
चिसो मौसम पानी वितरण नेटवर्क
औद्योगिक HVAC र प्रशीतन प्रणाली

किन अक्टल पाइप PU इन्सुलेटेड पाइप छनौट गर्नुहोस्

समान इन्सुलेशन घनत्वको लागि उन्नत फोमिङ प्रविधि।
लचिलो जैकेट विकल्प
क्यारियर पाइप र इन्सुलेशनको लागि अन्तर्राष्ट्रिय मानक अनुपालन।
थर्मल र मेकानिकल कार्यसम्पादन डेटा सहित QA/QC कागजातहरू पूरा गर्नुहोस्।
तताउने नेटवर्कहरू, अपतटीय तेल पाइपलाइनहरू, र औद्योगिक परियोजनाहरूमा प्रमाणित परियोजना रेकर्ड।
