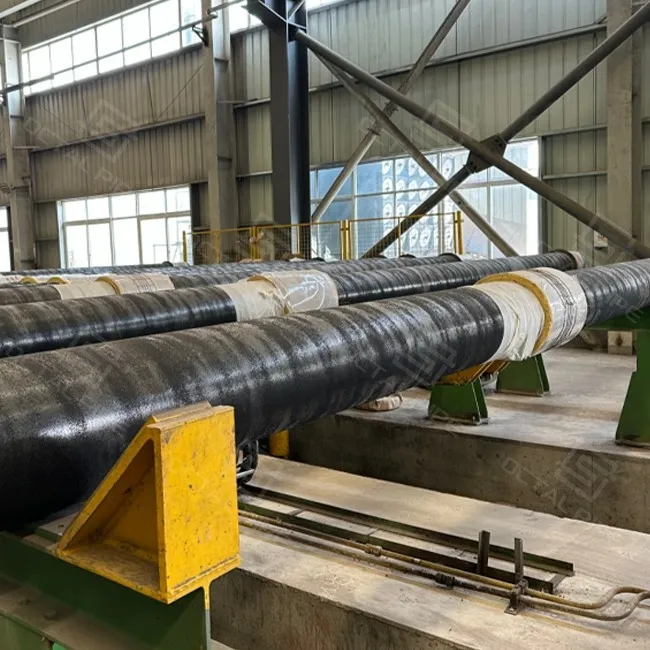

एनोड स्थापना

एनोड स्थापनाछ बलिदान एनोडलाई पाइपलाइनमा जोड्ने काम{0}}वेल्डिङ, क्ल्याम्पिङ/स्ट्र्यापिङ, वा तिनीहरूलाई CWC तहमा इम्बेड गरेर-यसकारण एनोडहरू पहिले कुर्छन् र स्टिल पाइप क्याथोडिक संरक्षण (CP) प्रणालीको भागको रूपमा सुरक्षित रहन्छ। CWC लेपित पाइपको लागि, यसले नियन्त्रण पनि समावेश गर्दछएनोड स्थिति, फिक्सिङ विधि, र केबल सुरक्षात्यसैले एनोडहरू ह्यान्डलिंग, लेयर वा फिल्ड वेल्डिङको समयमा क्षति नगरी विद्युतीय रूपमा प्रभावकारी रहन्छन्।
दुई मुख्य प्रणाली लागू छन्:

• बलिदान anodes (Zn, Al, Mg):सरल, मर्मतसम्भार-मुक्त, उथले पानी र माटोको लागि आदर्श।
• प्रभावित वर्तमान एनोड्स (MMO, Si-आयरन):रेक्टिफायरहरूद्वारा संचालित, समायोज्य, गहिरो पानी र लामो दूरीका पाइपलाइनहरूका लागि उपयुक्त-।

अक्टल पाइपले DNVGL-RP-F103, ISO 15589-2, र NACE मापदण्डहरू अनुसार एनोड प्रणालीहरू डिजाइन र स्थापना गर्दछ, अनुकूलित स्पेसिङ, बन्डिङ, र स्थापना विधिहरू (वेल्डेड, क्ल्याम्पेड, वा CWC इम्बेडेड) प्रदान गर्दै।

DNVGL-RP-F103 अनुसार, एकसमान वर्तमान वितरण र दीर्घकालीन प्रभावकारिता सुनिश्चित गर्न एनोडहरूको उचित स्थापना महत्त्वपूर्ण छ। अक्टल पाइपले पाइपलाइन डिजाइन र वातावरणको आधारमा बहु स्थापना समाधानहरू प्रदान गर्दछ:

1. वेल्डेड एट्याचमेन्ट (प्याड / ब्रेसलेट)

स्थान नियन्त्रण:एनोडहरू फिल्ड जोइन्टहरू, समर्थनहरू, र क्षेत्रहरू जो स्टिन्जरहरू, रोलरहरू, वा टेन्सर सम्पर्कहरूसँग टकराव गर्नबाट जोगिनका लागि राखिएका छन्।

वेल्ड + कोटिंग मर्मत अनुशासन:वेल्ड क्षेत्रहरू परिभाषित गरिन्छ, त्यसपछि कोटिंग मर्मत गरिन्छ र "सानो जलेको, ठूलो जंग सेल" लाई रोक्नको लागि सील गरिन्छ।

केबल सुरक्षा:राउटिङ सुरक्षित र सुरक्षित छ त्यसैले यसलाई ह्यान्डलिंग र कम गर्दा स्न्याग हुँदैन।

2. क्ल्याम्प/स्ट्र्याप माउन्टिङ (एनोड स्थापना किट)

किट दायरा स्पष्टता:एक सामान्य एनोड स्थापना किटमा क्ल्याम्प/स्याडल बडी, स्ट्र्याप/फास्टनर, इन्सुलेशन प्याड, कन्टिन्युटी केबल, र सील सामग्री- समावेश हुन्छ त्यसैले ठेकेदारले साइटमा सुधार गरिरहेको छैन।

सम्पर्क गुणस्तर:फिट सतहहरू उच्च- प्रतिरोधी सम्पर्कबाट बच्न नियन्त्रण गरिन्छ जुन दृश्य रूपमा पास हुन्छ तर पछि विद्युतीय रूपमा असफल हुन्छ।

एन्टि - ढिलो र यातायात ह्यान्डलिंग:स्ट्र्यापिङ निर्दिष्ट गरिएको छ त्यसैले यो ट्रकिङ, लिफ्टिङ, र शिफ्ट बिना तनाव बाँच्न सक्छ।

3. CWC मा इम्बेड गरिएको (कंक्रिट तौल लेपित पाइपमा सुरक्षित CP को लागी)

एम्बेड ज्यामिति:रिसेस/कभर नियन्त्रण गरिएको छ त्यसैले एनोड प्रभाव र तान्नुबाट सुरक्षित छ जबकि अझै विद्युतीय रूपमा प्रभावकारी छ।

केबल निकास र सील:केबल निकास बिन्दुहरू सुरक्षित र सिल गरिएका छन् ताकि तिनीहरू स्न्याग पोइन्टहरू वा पानी मार्गहरू नबनोस्।

संक्रमण अन्त्य:CWC/एनोड जोनलाई वेल्डिङ कटब्याकहरूसँग समन्वय गरिएको छ त्यसैले फिल्ड संयुक्त कोटिंग सफा रूपमा कार्यान्वयन गर्न सकिन्छ (निर्दिष्ट हुँदा)।

पानीमुनि स्थापना:

पनडुब्बी पाइपलाइनहरूको लागि, एनोडहरू गोताखोर वा टाढाबाट संचालित सवारी साधनहरू (ROVs) द्वारा अपतटीय स्थापना गरिन्छ।

विशेष क्ल्याम्पहरू र वेल्डिङ प्रणालीहरू सुरक्षित र सटीक प्लेसमेन्टको ग्यारेन्टी गर्न प्रयोग गरिन्छ।

DNVGL-RP-F103 ले CP कभरेज सुनिश्चित गर्न स्पेसिङ र एट्याचमेन्ट विधिहरू निर्दिष्ट गर्दछ।

संचालित एनोड रड स्थापना (ICCP):

एनोड रडहरू (MMO, टाइटेनियम- आधारित) पाइपलाइन मार्गमा राखिएका छन्।

ट्रान्सफर्मर-रेक्टिफायर अनशोर वा टपसाइड प्लेटफर्महरूमा जडान गरिएको छ।

समायोज्य वर्तमान प्रदान गर्दछ, उच्च CP माग संग गहिरो पानी पाइपलाइन लागि उपयुक्त।

एनोड स्थापना प्रक्रिया

यो को रूपमा प्रयोग गर्नुहोस्एनोड स्थापना प्रक्रियाआधाररेखा र आफ्नो ITP मा बलियो जहाँ आवश्यक छ:

पूर्व - जागिर पुष्टि:कोटिंग प्रणाली, CWC बिल्ड अप- (यदि लागू भएमा), एनोड स्पेसिङ प्लान, र फिल्ड जोइन्ट/समर्थनहरू नजिक "नो-गो" क्षेत्रहरू पुष्टि गर्नुहोस्।

1. मार्किङ र फिट -:प्रति रेखाचित्र स्थान चिन्ह लगाउनुहोस्; उपकरण र ह्यान्डलिंग बिन्दुहरू राख्नको लागि क्लियरेन्स प्रमाणित गर्नुहोस्।
2. संलग्न:वेल्डेड वा क्ल्याम्प/स्ट्र्याप विधिद्वारा स्थापना गर्नुहोस्; सुरक्षित केबल मार्ग र तनाव राहत।
3. निरन्तरता जाँच:विद्युतीय निरन्तरता/प्रतिरोध जाँचहरू प्रदर्शन गर्नुहोस् र परिणामहरू रेकर्ड गर्नुहोस्PO/ITP मा निर्दिष्ट गर्दा.
4. छाप र मर्मत:स्थानीय कोटिंग क्षतिको मर्मत/प्याच गर्नुहोस्, केबल निकासहरू सिल गर्नुहोस्, र मर्मत गरिएका क्षेत्रहरू पुन: जाँच गर्नुहोस्{0}}निर्दिष्ट गर्दा.
5. जस्तै-निर्मित कागजात:कमिसन र भविष्यको CP अनुगमनका लागि एनोड आईडी/स्थानहरू र परीक्षण रेकर्डहरू अपडेट गर्नुहोस्।

अक्टल पाइपको एनोड स्थापना समाधानहरूले धेरै प्राविधिक फाइदाहरूको साथ बलियो क्षरण नियन्त्रण प्रदान गर्दछ:

विस्तारित सेवा जीवन:

DNVGL-RP-F103 डिजाइनले 20-40 वर्षको प्रभावकारी क्याथोडिक सुरक्षालाई सक्षम पार्दै, उचित एनोड वजन, स्पेसिङ र क्षमता सुनिश्चित गर्दछ।

अनुकूलित वर्तमान वितरण:

इन्जिनियरिङ डिजाइनले पाइपलाइन सतहको समान ध्रुवीकरण सुनिश्चित गर्दछ।

स्थानीयकृत कम संरक्षण वा अतिसंरक्षण रोक्छ, दुबै कोटिंग विच्छेदन हुन सक्छ।

खतरनाक वातावरणमा सुरक्षा:

बलिदान प्रणालीहरूलाई कुनै शक्ति चाहिँदैन, ज्वलनशील क्षेत्रहरूमा स्पार्क जोखिमहरू हटाउँदै।

ICCP प्रणालीहरू सुरक्षित सञ्चालन सुनिश्चित गर्न स्वचालित निगरानी र वर्तमान नियन्त्रणको साथ डिजाइन गरिएको छ।

कोटिंग्स र CWC संग एकीकरण:

FBE, 3LPE, 3LPP, र CWC कोटिंग्ससँग मिलाएर काम गर्दछ, दुबै जंग र उछाल स्थिरता प्रदान गर्दछ।

रिडन्डन्सीको साथ CP को पूरक गर्दा कोटिंग अखण्डता सुनिश्चित गर्दछ।

अनुकूलन क्षमता:

बलिदान CP - सरल, कम{0}} मर्मतसम्भार, उथले/डुबिएको वातावरणको लागि आदर्श।

ICCP – समायोज्य, गहिरो पानी र लामो- निर्यात पाइपलाइनहरूको लागि उपयुक्त।

सिद्ध अपतटीय प्रदर्शन:

DNV अपतटीय डिजाइन सुरक्षा मार्जिनहरू पूरा गर्दै, पनडुब्बी पाइपलाइनहरू, राइजरहरू, र J- ट्यूबहरूमा लागू।

मा एCWC लेपित पाइप लाइन, एनोडस्थापनाCP हालको आउटपुटको बारेमा मात्र होइन। व्यावहारिक जोखिम एनोड र केबलहरू बन्ने होस्न्याग/प्रभाव बिन्दुहरूपुल-इन, यार्ड लिफ्टिङ, रोलर कन्ट्याक्ट, र ले अपरेसनको क्रममा-तब परियोजनाले मर्मत र पुनः-चेकको लागि भुक्तानी गर्छ। यस खण्डले CWC ह्यान्डलिङ र फिल्ड वेल्डिङ मार्फत विद्युतीय रूपमा प्रभावकारी र निर्माणयोग्य रहने तरिकामा पाइपमा एनोड स्थापनामा केन्द्रित छ।

धेरै जसो एनोड स्थापना पुन: कार्य हुन्छ किनभने स्पेसिंग नियमहरू विचार नगरी "X मिटर विशिष्ट" को रूपमा लेखिएको थियो।फिल्ड जोइन्टहरू, CWC कटब्याकहरू, र उपकरण सम्पर्क राख्ने। तलका नियमहरूले CP डिजाइनको अभिप्रायलाई सुरक्षित राख्दै CWC लेपित पाइपमा लेआउट निर्माणयोग्य राख्न मद्दत गर्दछ।

अब सम्पर्क गर्नुहोस्

FAQ





Q 1 - कंक्रीट तौल लेपित पाइपहरूमा एनोडहरू स्थापना गर्दा विद्युतीय समस्याहरू कसरी रोक्न सक्नुहुन्छ?

A: को लागीकंक्रीट वजन लेपित पाइप, स्थापना योजनाले रोक्नको लागि प्रावधानहरू समावेश गर्नुपर्छएनोड र कंक्रीट सुदृढीकरण बीचको विद्युतीय सम्पर्क, र यसलाई IPS/ITP मा सम्बोधन गरिनु पर्छ। (DNV मार्गदर्शनले कंक्रीट लेपित पाइपहरूको आवश्यकतालाई सन्दर्भ गर्दछ र यसलाई प्रक्रिया/निरीक्षण योजनासँग जोड्दछ।)

Q 2 - एनोड स्थापना प्रक्रियामा के समावेश हुनुपर्छ?

A: उचितएनोड स्थापना प्रक्रियासामान्यतया IPS/ITP-एनोडको रसिद/ह्यान्डलिङ/भण्डारण, विस्तृत स्थापना रेखाचित्र (सहिष्णुतासहित), निरीक्षण/बन्धनको परीक्षण, र अभिलेखहरूको कागजात कभर गर्ने तयारी कार्य अनुक्रमको रूपमा लेखिन्छ। यो "प्रक्रिया विशिष्ट" दृष्टिकोणलाई पनडुब्बी पाइपलाइनहरूको लागि DNV मार्गदर्शनमा स्पष्ट रूपमा बोलाइएको छ।

Q 3 - एनोड स्थापना (प्राप्त र कारोबारको लागि) के कागजातहरू आउनु पर्छ?

PO/ITP मा निर्दिष्ट गर्दा, सामान्य कारोबार वस्तुहरू समावेश छन्:जस्तै - निर्मित एनोड स्थान सूची/आईडीहरू, स्थापना/बन्धन निरीक्षण चेकलिस्ट, र कुनै पनि आवश्यकनिरन्तरता / प्रतिरोध परीक्षण रेकर्डसाथै कोटिंग मर्मत/पुनः{0}}परीक्षण लगहरू यदि मर्मत गरिएको थियो भने। मानक मार्गदर्शनले दस्तावेज प्याकेजको भागको रूपमा स्थापना रेखाचित्र, निरीक्षण/परीक्षण, र रेकर्डहरू राख्नमा जोड दिन्छ।

प्रमाणपत्रहरू



CE प्रमाणपत्र

ISO 9001 प्रमाणपत्र

API Q1 प्रमाणपत्र

ABS प्रमाणपत्र

AP-5L प्रमाणपत्र

API-5CT प्रमाणपत्र



मानकहरू:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169

एनोड प्रकारहरू:बलिदान (Zn, Al, Mg), ICCP (MMO, ग्रेफाइट, सिलिकन-फलाम)

स्थापना विधिहरू:वेल्डेड, स्ट्र्याप, CWC एम्बेडेड, क्ल्याम्प, पानीमुनि, ICCP रडहरू

आवेदनहरू:अपतटीय पाइपलाइनहरू, पनडुब्बी पाइपलाइनहरू, दलदलहरू, गाडिएका पाइपलाइनहरू

सेवा जीवन:20-40 वर्ष
